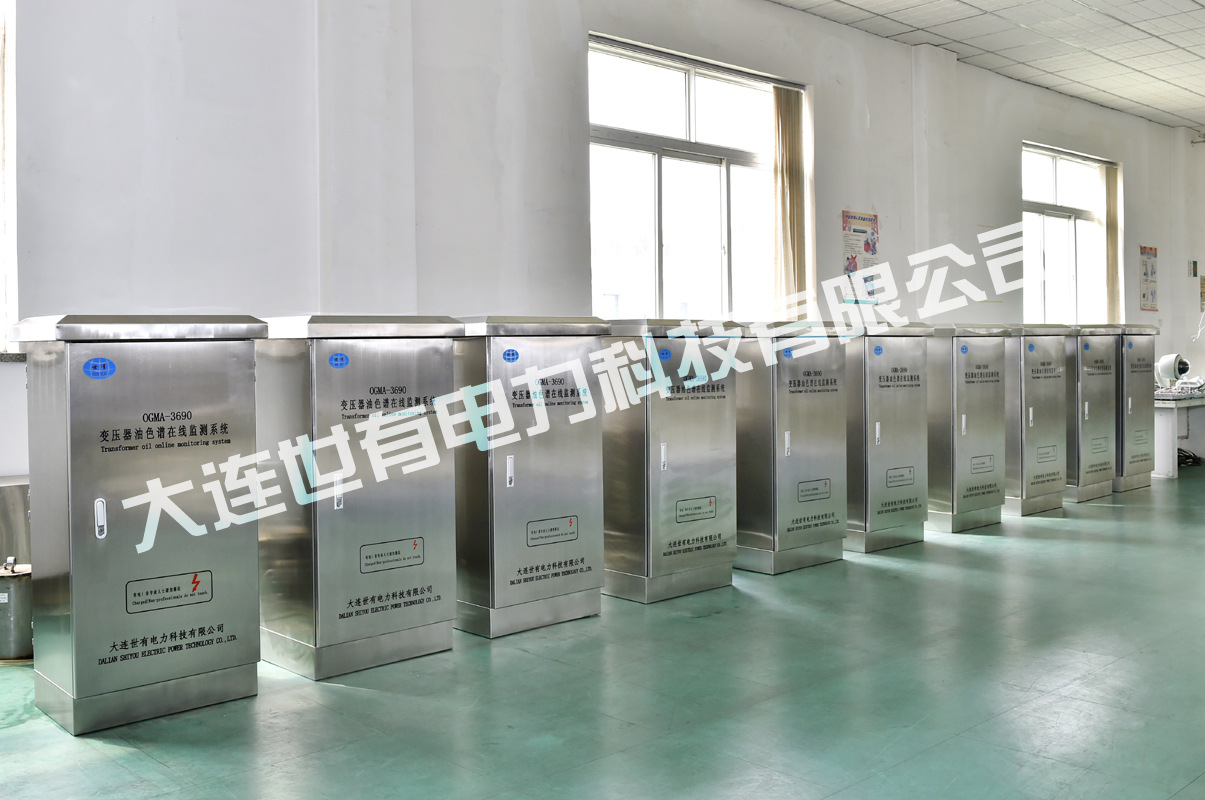

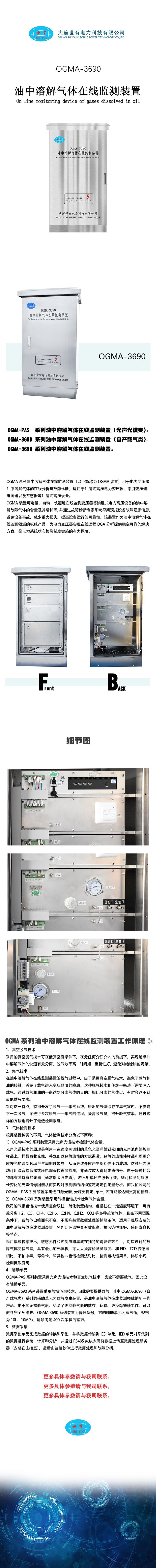

OGMA-3690 alat pemantauan online kromatografi minyak, gas terlarut online dalam minyak gas pembawa diproduksi sendiri

本商品实际价格请联系客服商谈，最终价格请在拍下商品后联系客服更改！

一、概述：

      OGMA-3690系列变压器油色谱在线监测系统可由现场监测主机独立完成，现场监测主机包含色谱数据采集处理模块、油气分离模块、气体检测模块、气源模块等四个高集成模块和辅助单元组成。

      其中色谱数据采集处理模块包含数据采集单元、现场控制处理单元、通讯控制单元及61850通讯规约等：油气分离模块包含油样循环采集单元、油样定量单元、油样处理返回单元、脱气集气单元等；气体检测模块包含气体分离单元、恒温恒流控制单元、气体检测单元等：气源模块包含产气单元、储气单元、净化单元、压力控制和报警单元等：辅助单元包括置于变压器接口、油管通信及电源电缆等。

       如果不通过61850通讯规约直接上传数据和报警等值，也可以在主控室安装电脑和监控软件，直接在主控室内监测设备的运行状况。

二、功能特点

1、检测原理：采用特制的纳米晶半导体检测器检 测H2、CO、CH4、C2H4、C2H2、C2H6、CO2、总烃、CO2(选配)、O2(选配)、N2(选配)，采用微水监测单元检测H2O(选配)；

2、分离方式：真空脱气技术实现油气分离，彻底隔离了油气污染，避免色谱柱、传感器毒化，确保了检测性能，有利确保和提高系统检测寿命，实现了现场设备全寿命免维护。专用高性能复合色谱柱分离混合气体；

3、循环方式：变压器油闭路循环与真空脱气技术不但加快了油气的分离速度，同时也确保了被检测油样的活性，不消耗、不污染变压器 油；

4、进样方式：循环取样，安全真实地反应变压器中气体真实情况；

5、温度控制：采用双回路恒温控制，控温精度达±0.1℃；

6、数据采集：系统数据处理软件实现日常自动检测，数据自动上传和故障自动诊断；实现故障气体特性曲线的自动捕峰和出峰分段增益，系统监测精度高；

7、网络协议：系统数据通讯支持TCP/IP网络协议，可实现远程检测诊断和数据远程浏览访问；

8、通信方式：系统通讯模式支持RS485、TCP/IP，满足IEC 61850通信标准；

9、显示方式：报表/趋势图/增量分析，数据可并入用户监控网络；

10、显示内容：H2、CO、CH4、C2H4、C2H2、C2H6、总烃、CO2(选配)、O2(选配)、N2(选配)、H2O(选配)相对或绝对增长率；

11、报警方式：任意设定浓度、增量报警值；声/光报警；报警信号就地远传；

12、配备载气：气源发生器；无钢瓶设计，不需要每年更换载气大大减少了售后维护量

三、技术参数

1、分析周期：系统默认24小时/次，最小

2、60分钟，可由用户设定；

3、工作电源：AC220V/50Hz；

4、抗冲击：加速度：10G峰-峰；

5、精密度：RSD≤3%；

6、防护等级：IP55；

7、静电放电抗扰度：4级，±8kV ~ ±15 kV；

8、冲击抗扰度：4级，±4kV；

9、电磁兼容性能：满足GB/T17626与IEC61000标准；

10、抗振动：5 ~ 17Hz，0.1"双峰位移；17-640Hz，

11、1.5G峰-峰加速度；

12、规格尺寸：1280mm× 680mm × 500mm。

气体组分检测指标

单套标准配置表

      OGMA-3690系列变压器油色谱在线监测系统的气源模块实时产生气体，并通过恒定的压力将气体输出，通过程序控制，能够实时、足量的提供设备需要的载气。

       系统工作时，先利用油样采集单元进行油路循环，处理连接管道的死油，再进行油样定量；油气分离单元快速分离油中溶解气体输送到六通阀的定量管内并自动进样；在载气推动下，样气经过色谱柱分离，顺序进入气体检测器；数据采集单元完成AD数据的转换和采集，嵌入式处理单元对采集到的数据进行存储、计算和分析，并通过100M以太网接口将数据上传至数据处理服务器(安装在主控室)，最后由监测与预警软件进行数据处理和故障分析。

       OGMA-3690系列变压器油色谱在线监测系统环境适应能力强，成功应用于高寒、高温、高海拔地区。
