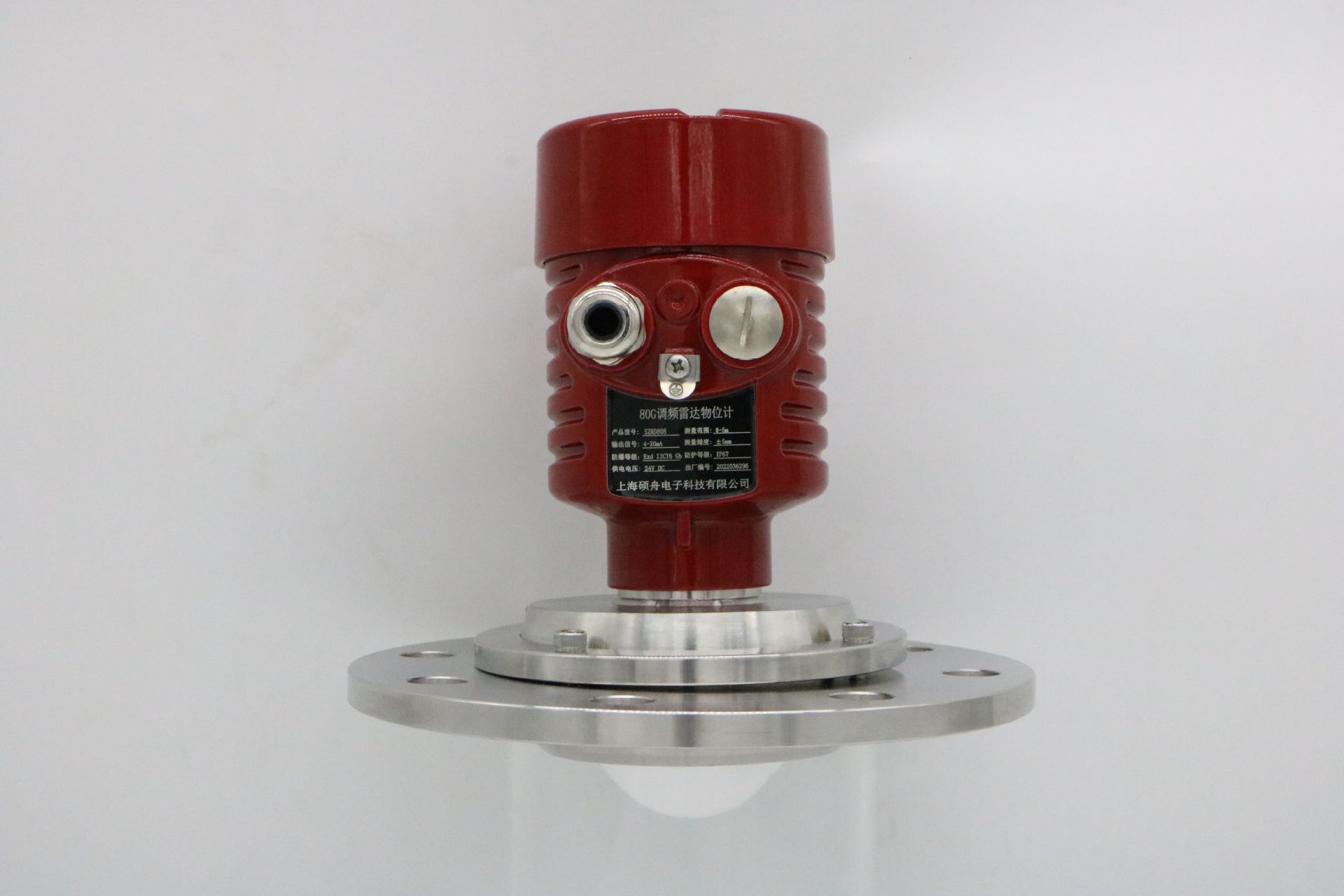

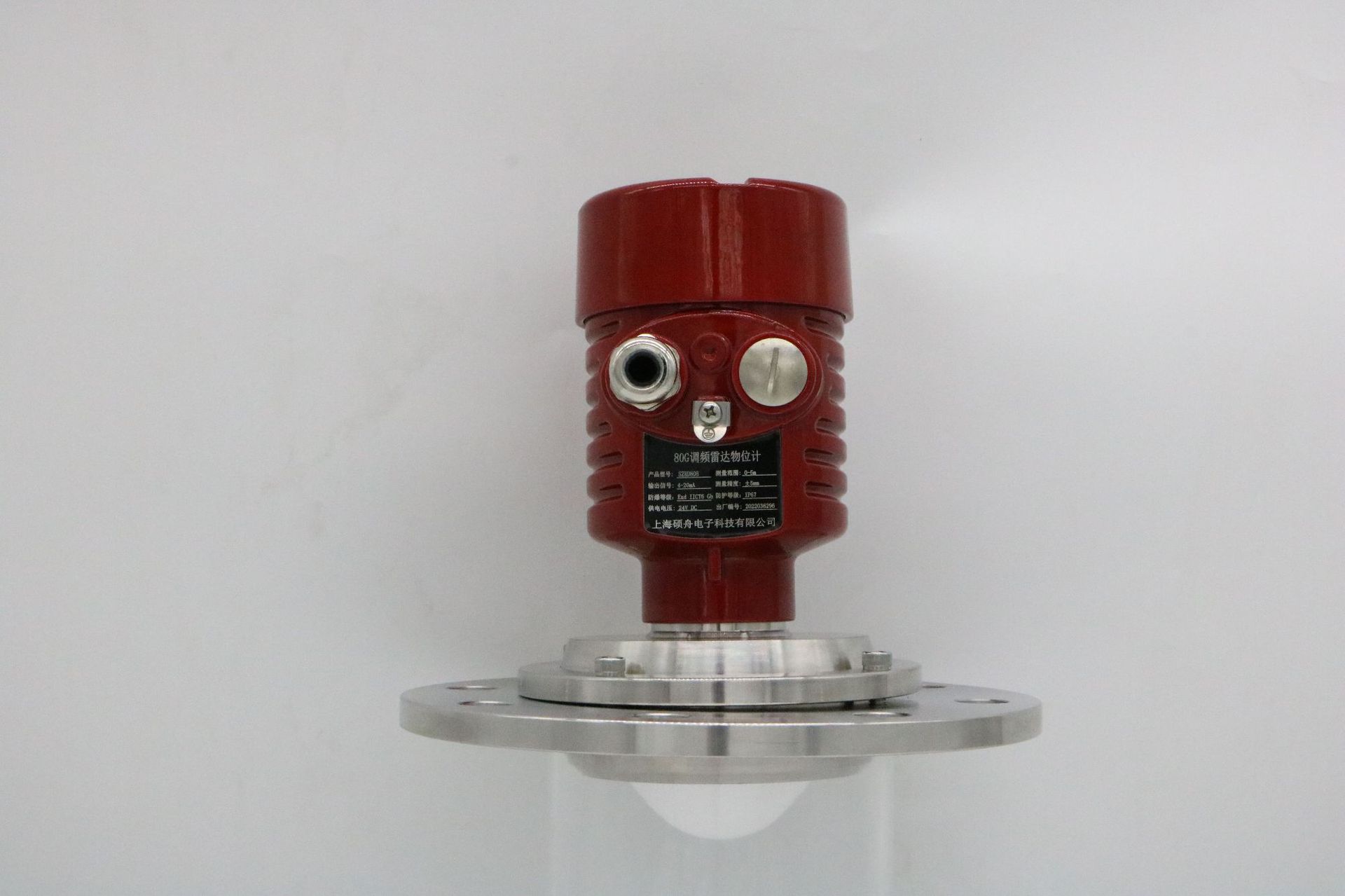

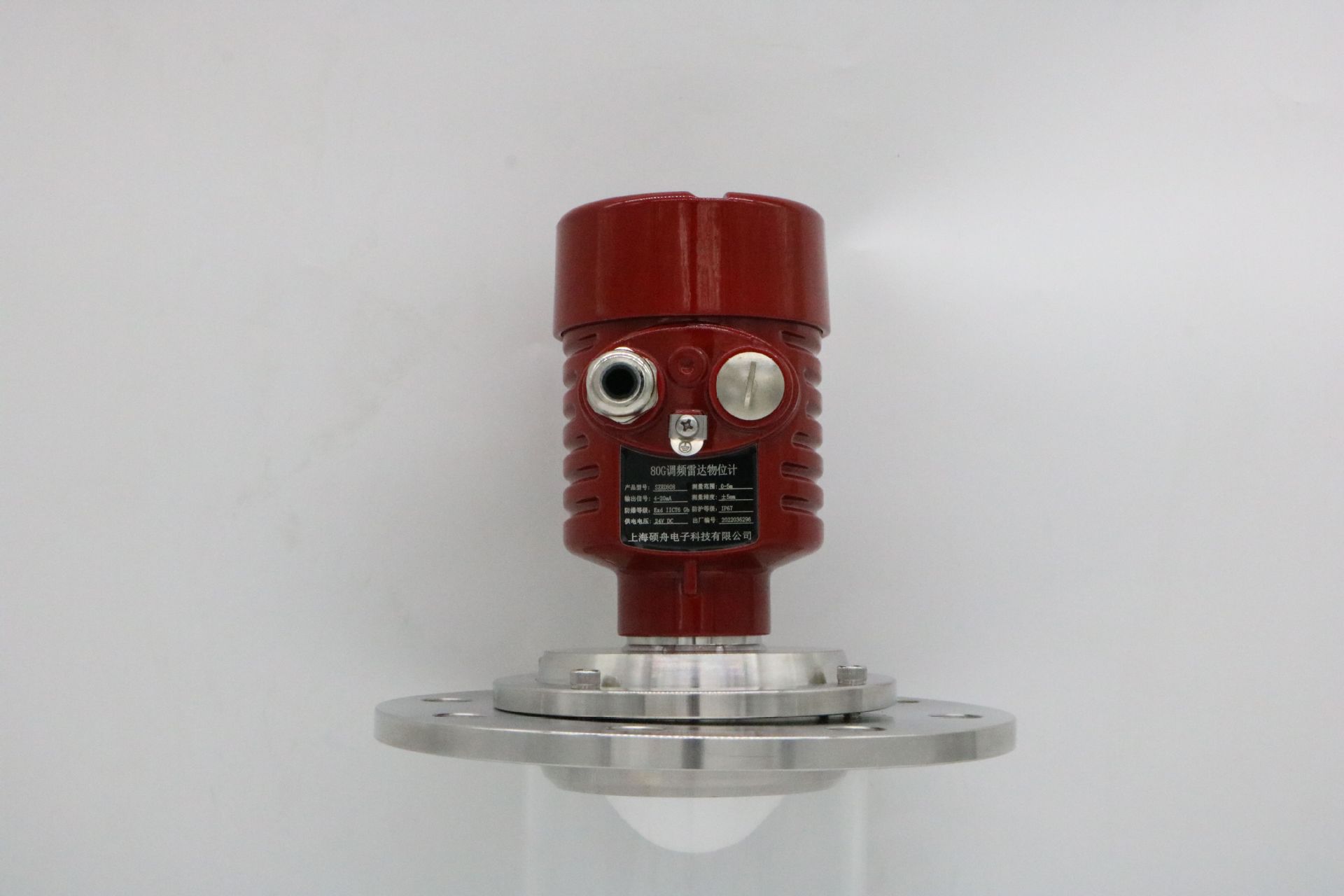

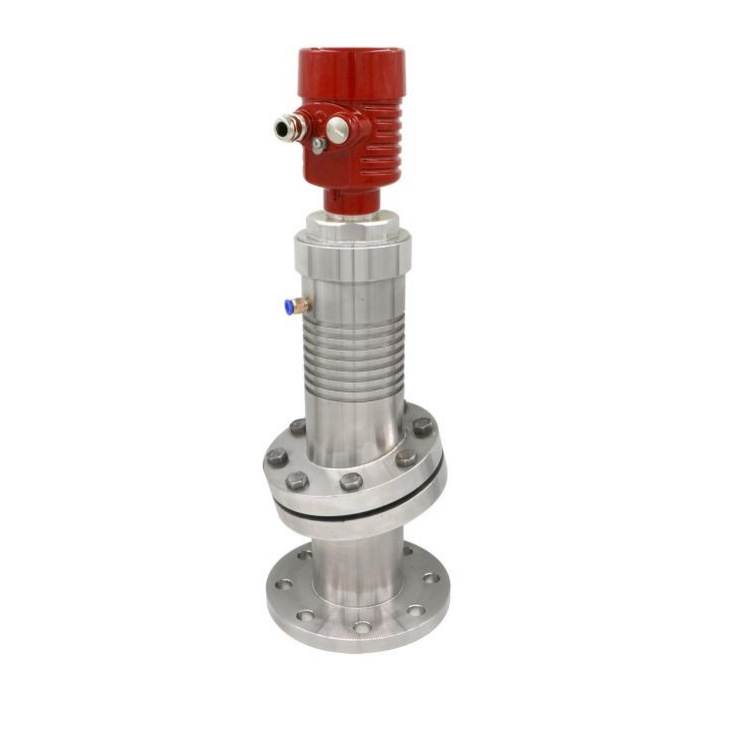

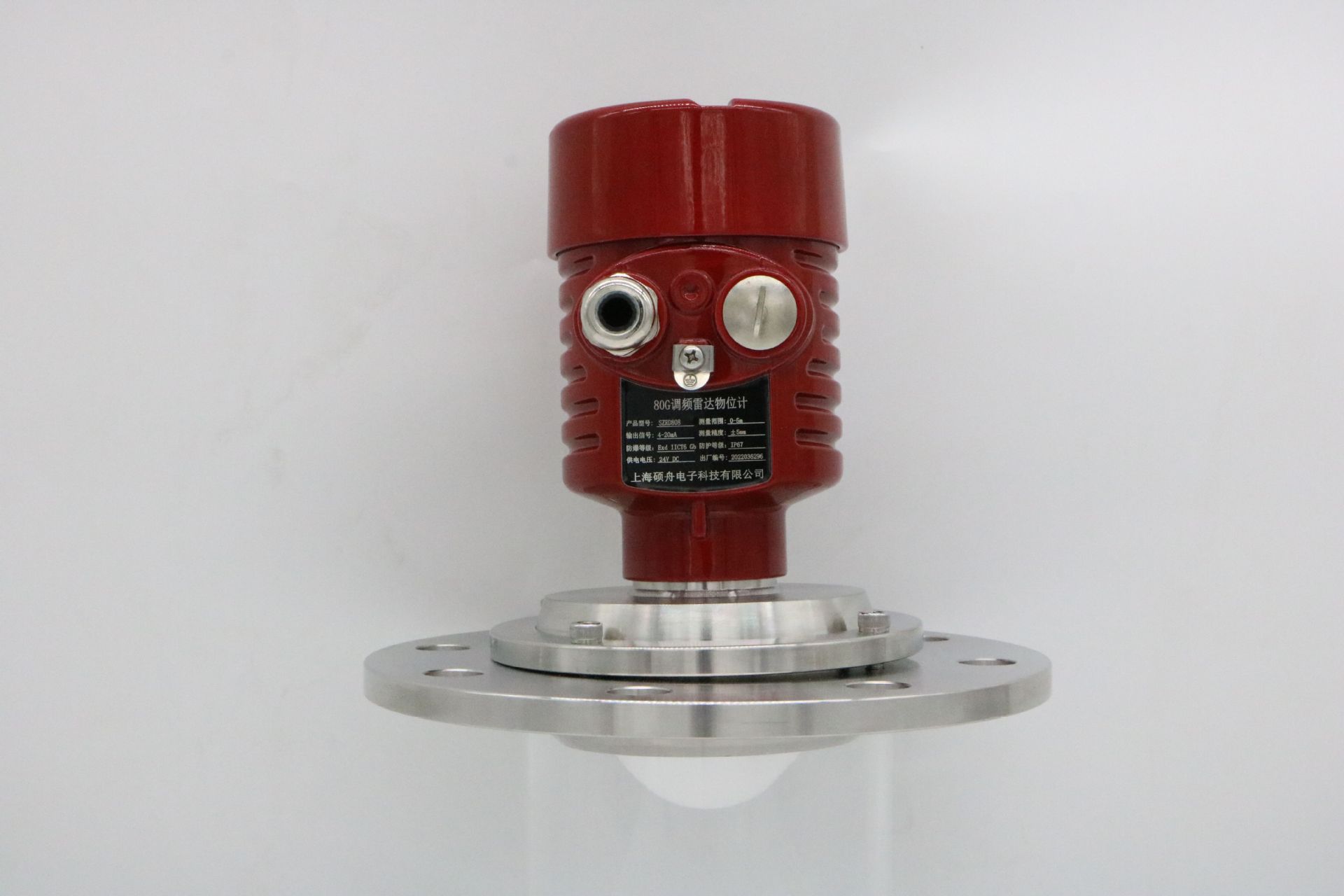

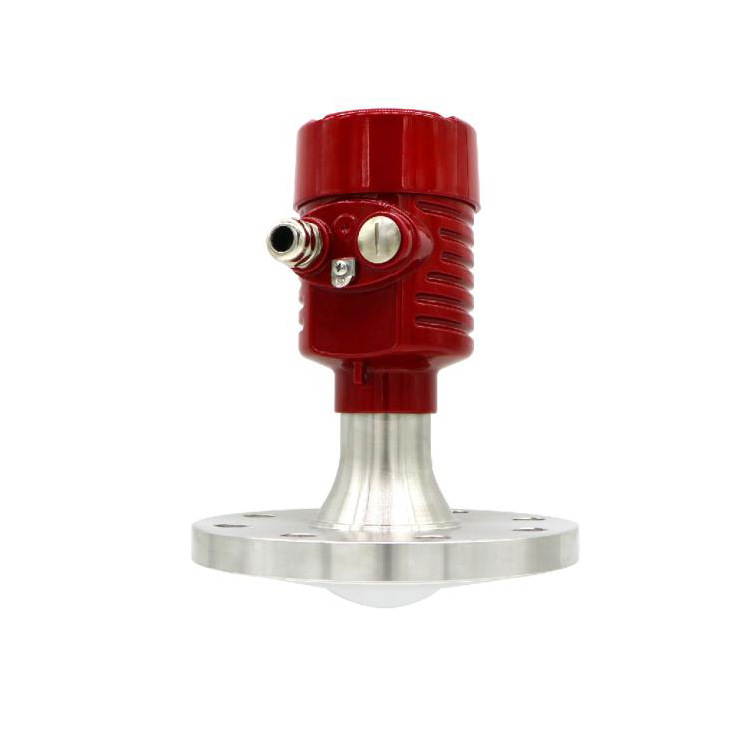

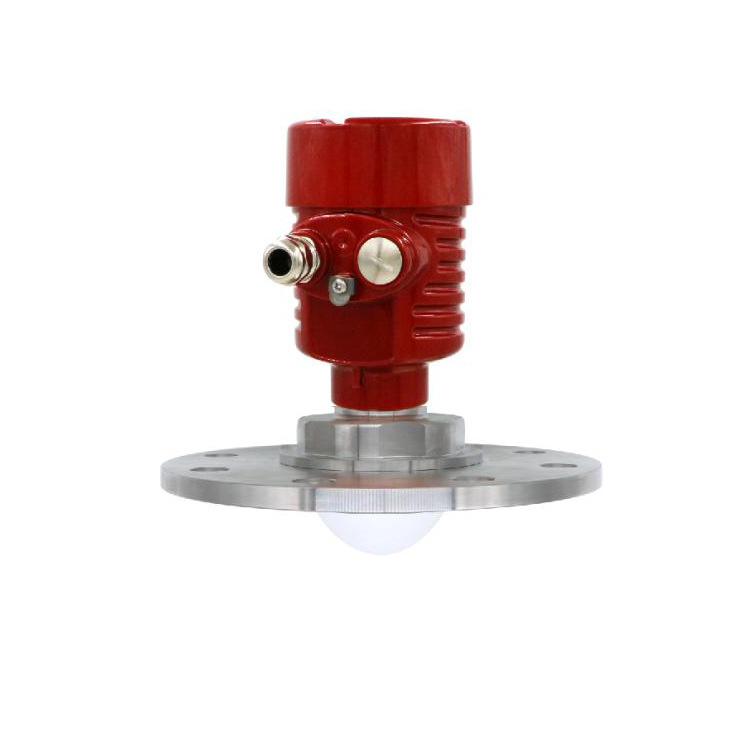

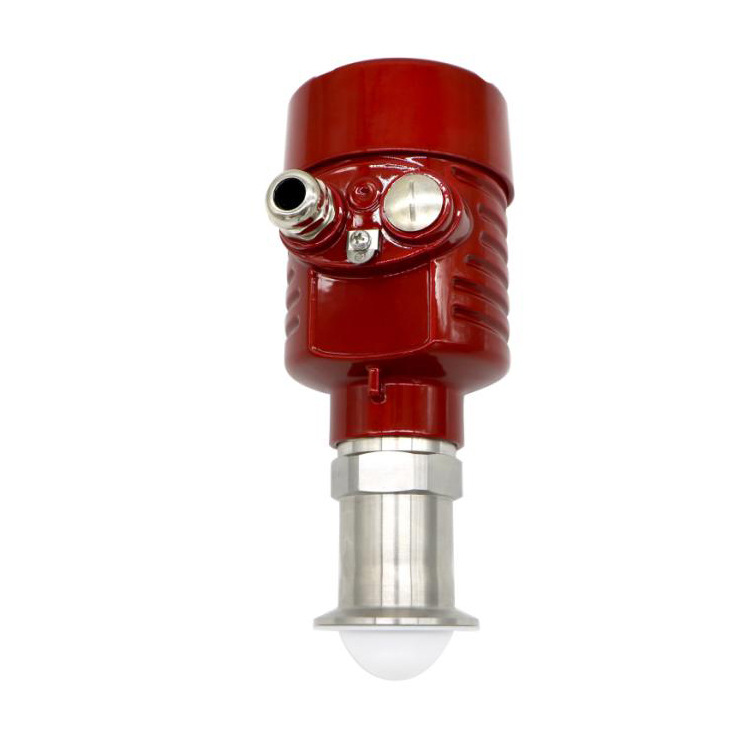

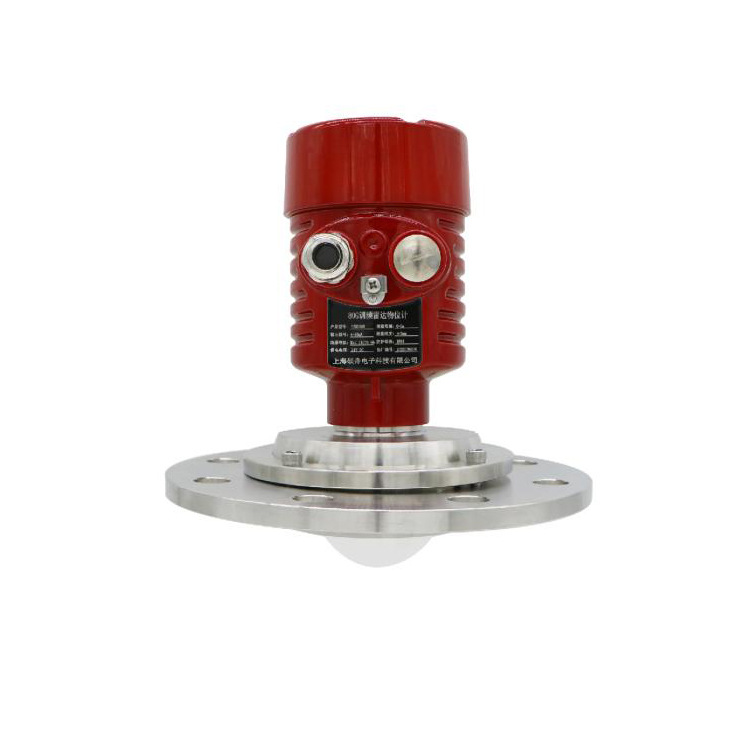

SZRD8081 FM gelombang berkelanjutan 80GHz meteran level radar meteran level radar merek Shuozhou

Stok:

SKU:{{ product.sku }}

Model: {{ product.model }}

1. 产品介绍

1.1产品特点

SZRD8081系列调频雷达产品，是工作在76-81GHz的调频连续波(FMCW)雷达产品，支持四线制和两线制应用。多个型号，产品量程可以到120m,盲区可以做到8cm。由于它工作频率高，波长短，所以适合固体应用，通过透镜发射接收电磁波的工作方式，在高粉尘，恶劣温度环境下（+200℃）具有独特的优势。仪表提供法兰或者螺纹的固定方式，使得安装便捷简易。

SZRD8081系列调频雷达物位计的主要优势如下：

基于自研的CMOS毫米波射频芯片，实现紧凑的射频架构，高的信噪比，小的盲区。

5GHz工作带宽，使产品有高的测量分辨率与测量精度。

窄3°天线波束角，安装环境中的干扰对仪表的影响小，安装便捷。

波长短，在固体表面具有好的反射特性，因而不需要使用万向法兰来进行瞄准。

支持远程调试与远程，减少等待时间。

支持手机蓝牙调试，方便现场人员维护工作。

通信与调试

在现场可以通过LDM进行仪表调试，也可以用选配的上位机软件在PC端进行调试。仪表与PC之间通过以下方式进行通讯：

1、USB转RS485串口线（四线制）；2、USB转TTL串口线（两线制）；3、USB转Hart-modem（两线制）进行通信。4、通过手机蓝牙调试，使现场调试更安全、方便。5、4G网络，通过远程模块，进行远程调试。

产品介绍


应用	液体、弱腐蚀性液体
测量范围	0-10米
过程连接	螺纹/法兰
天线尺寸	22mm透镜天线
精度	±2mm
防护等级	IP67
防爆等级	Exd IIC T6 Gb
频率	76-81GHz
电源	两线/四线/六线制（DC24V/AC220V）
信号输出	4~20mA/HART/RS485 Modbus
显示/编程	编程器带蓝牙/5G远程网络调试

2.技术规格

发射频率	76GHz~81GHz
测量范围	0~10m（液体）
测量精度	±2mm
波束角	3°/6°
使用介电常数范围	≥2
供电范围	DC24V/AC220V 2线制/4线制/6线制
通讯方式	MODBUS总线 HART
信号输出	4~20mA+RS485 4~20mA
故障输出	3.8mA、4mA，20mA，21mA，保持
现场操作/编程	128×64 点阵显示屏/4按键可配置上位机设置软件
工业温度/湿度	T0:-40~85℃/≤95%RH；T1:-40~200℃；T2:-40~500℃； T3:-40~1000℃
外壳材质	铸铝、不锈钢
天线类型	透镜天线
过程压力	-0.1~2.5MPa
电缆入口	M20*1.5或1/2NPT
推荐线缆	AWG18或0.75mm²
防护等级	IP67
防爆等级	Exd IIC T6 Gb
安装方式	螺纹或法兰
净重/毛重量	随机配置
包装箱尺寸	随机配置
发射频率	76GHz~81GHz
