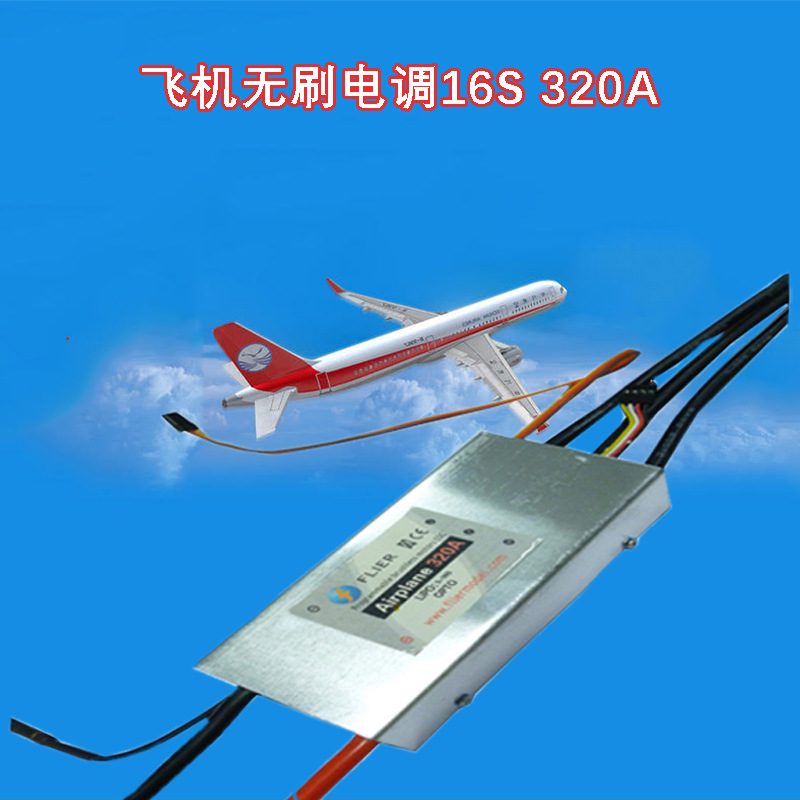

16S 320A飞机无刷电调
1.1 电压:3-16S;
1.2 电流:320A;
1.3 BEC输出:OPTO;
1.4 尺寸: 136mm(长)*56mm(宽)*32mm(高);
1.5 重量: 395g(不带插头);
1.6 PWM信号线,棕红橙一根并线,300mm长,带光耦隔离,无BEC输出。棕色 ——外接底线,红色——外接5V输入,橙色——PWM信号输入。
1.7电源线,红黑2根6AWG,长度18cm。红色接电源正极,黑色接电源负极。黑色旁边的小黑色18AWG线是放打火线,有串联一个电阻和一个香蕉头端子,使用时需先断开端子,在连接主黑线前,先连接这个大火先端子,然后连接主线时,就不会出现打火现象。
1.8电机线,三根黑色6AWG,长度18CM
1.9电脑连接线,红黑白黄4根并线,长度10cm,用于与电脑或者编程盒通信,可以编程电调或者电调固件刷新。
● 固件升级。
● 电池电压12v到67v。
● 电调韧件用户可以更新。

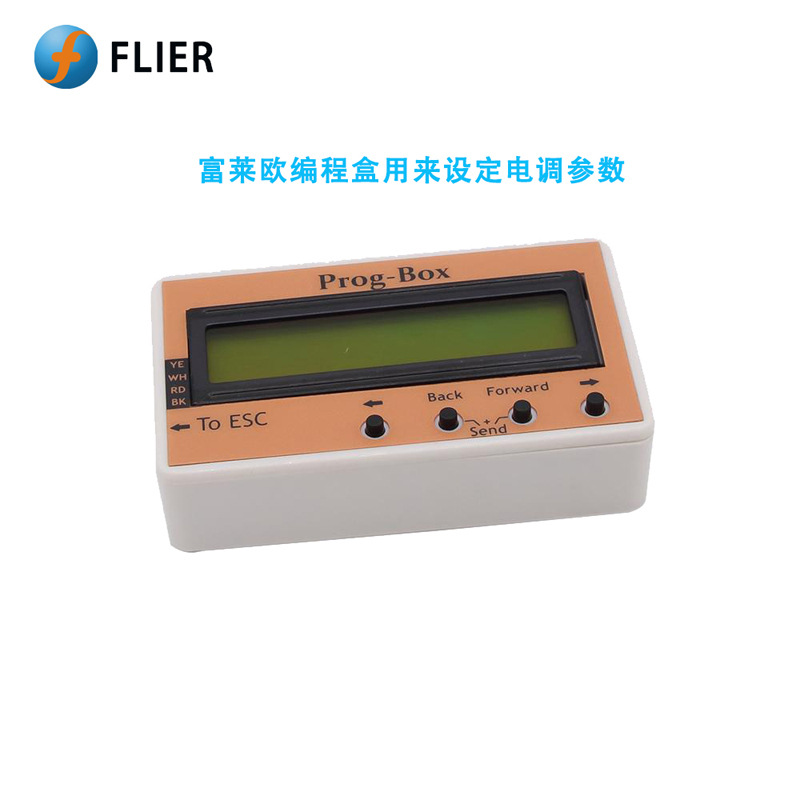

● 可以连接编程盒或者通过USB线与电脑联接,极为方便的设定无刷电调的各种参数。
● 单节电池保护关断电压,逐0.1V可调。
● 马达进角角度从0到30度,逐度可调。
● 3种油门反应曲线型态可设定出不同的加速感觉 。
● Li-MH/Li-Po from 2.0-3.6V,Ne-Cd/Ne-0.4-1.0V,LiFe from2.2-2.8V。
● 具有油门行程自动侦测及手动可设某个固定值功能。

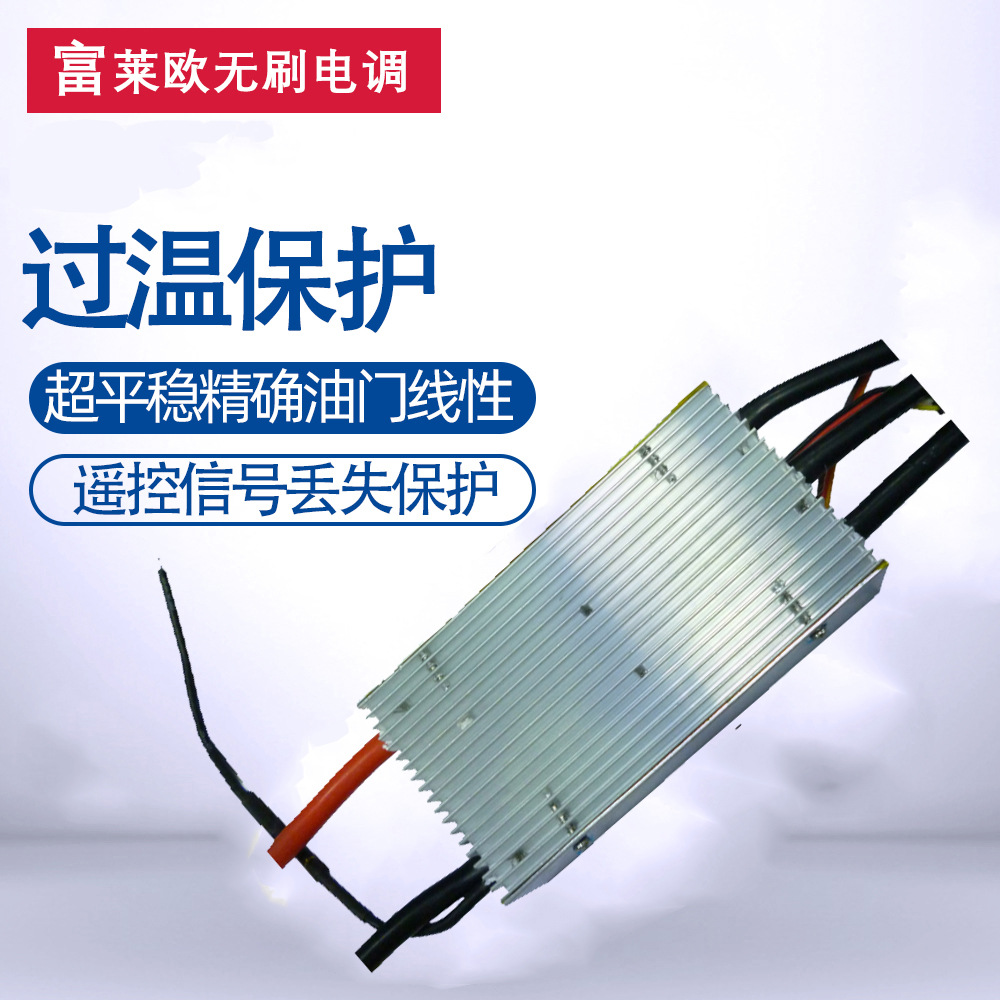

● 超温保护 110℃。
● 遥控信号丢失3秒后自动关断。

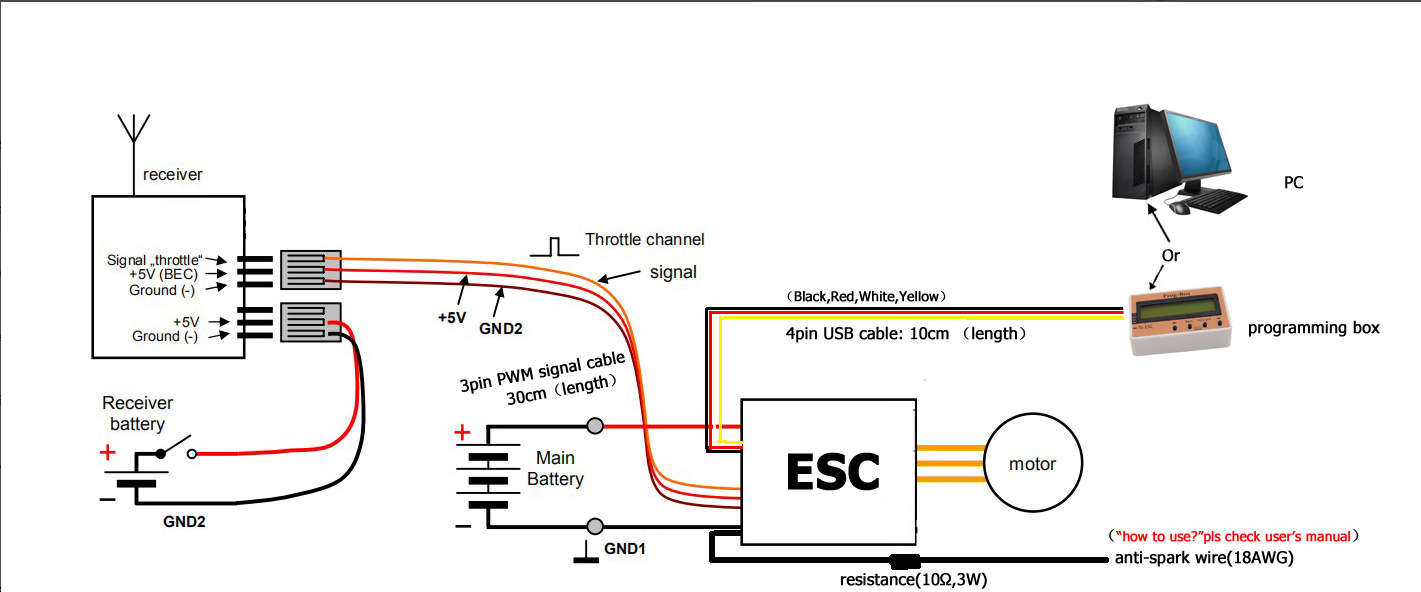

1.按图示连接好马达,接收机。如果是无BEC(即OPTO)的电调,需要给接收机外接5V的电池或者外置BEC。
2.将电调连接电池。
3.你将听到马达发出BiDiBi-Bi或者BiDiBi-BiBi的声音。前面的那三个声音是马达测试用,如果声音不对,请确认马达连线是否正确或者马达是不是有问题。后面的一声或者两声表示电调进入准备状态。如果你听到的是连续的叫声,请确认接收机是否连接正确。
4.如果声音正常,你推动油门杆,马达将开始工作。
1.这一点最重要,断开电调所有的连接,马达接收机、电池都要断开。

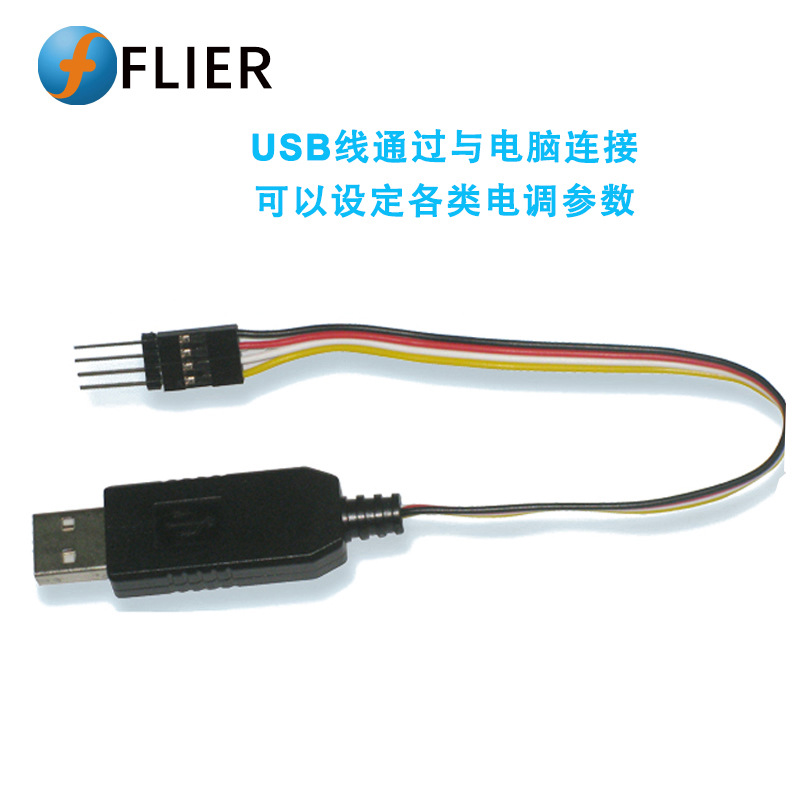

2.将USB先插入电脑的USB口。

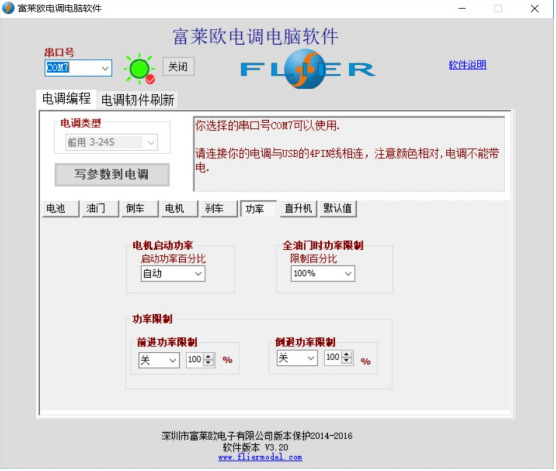

3.运行编程软件,请注意串口灯是否亮起,串口号是不是前面安装驱动程序时看到的串口号。如果不正常请手动选择串口号。
4.将电调的4pin线先连接到USB的4pin线,注意相同颜色的线相连。这时电调类型会显示在电脑软件上,万一没显示,请重复断开插入4pin线的动作,电调类型就会正确的显示了。
5.电调内的所有参数也会全部显示在电脑软件上面。
6.修改你所需要改变的电调的参数,或者按“load factory default(装载工厂默认值)”装载工厂全部默认值。
7.完成你的设定,按“write value to ESC(写参数到电调)”按钮,所有的参数会全部一次写到电调中,并存储在电调中。
8.你可以断开USB再接上 ,确认刚才修改的是否已经记录在电调中。
9.断开USB线,关掉编程软件。
10.从电脑中拨出USB线,现在你的电调参数已经修改好了。
