PSS20S51F6 PSS20S92F6 Mitsubishi 600V modul daya IPM cerdas dual in-line

Stok:

Ratifikasi Minimum:10

SKU:{{ product.sku }}

Model: {{ product.model }}

Detail Produk

PS21765 PS21767 PS21A79 三菱 600V 双列直插式智能功率模块IPM

PS21765 600V 20A 三菱 600V 双列直插式智能功率模块IPM

PS21767 600V 30A 三菱 600V 双列直插式智能功率模块IPM

PS21A79 600V 50A 三菱 600V 双列直插式智能功率模块IPM

PS21765 PSS20S51F6 PSS20S92F6 600V 双列直插式智能功率模块IPM

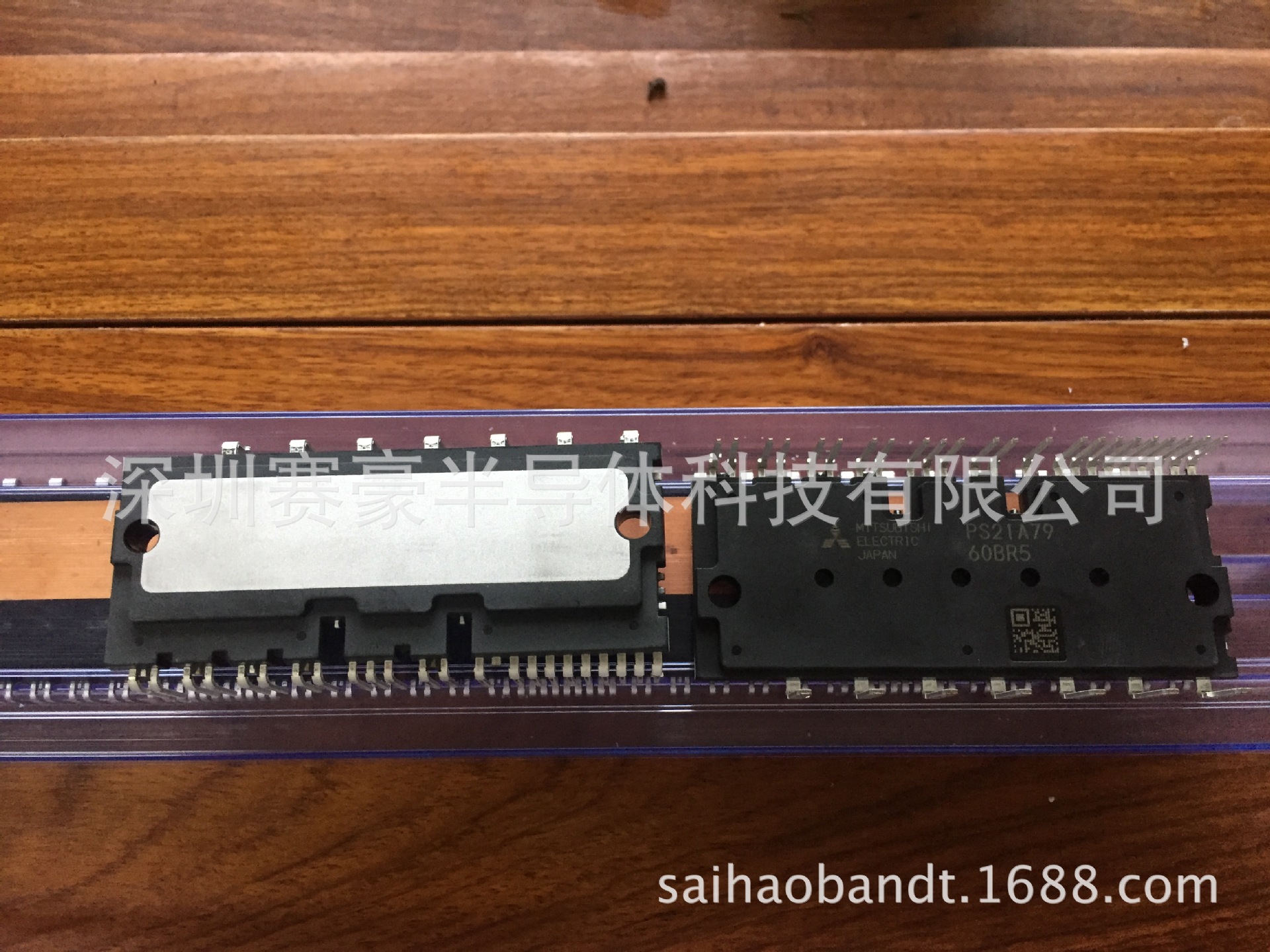

undefined

厂家：三菱

封装：DIP24

PS21767是三菱第四代小型双列直插式智能功率模块(DIPIPM)，适宜于2.2KW通用变频器或1.5KW伺服驱动器产品应用。智能功率模块简称IPM模块，是一种将直流电转换为交流电的逆变器，是本伺服驱动器及变频器的关键元件。

PS21767的具体规格如下表所示：

第4代小型DIPIPM是一种结构非常紧凑的智能功率模块，它采用便于大批量生产的压注模封装技术。其内部集成了功率硅片、栅极驱动和保护电路，使得它十分适用于交流100～200V级小容量电机的变频控制。下图分别给出了此类模块的外观照片、内部结构（截面图）以及电路框图。第4代小型DIPIPM通过采用高导热绝缘层的结构实现了良好的热传导性能，使硅片尺寸进一步缩小成为可能，进而实现了小型封装且其温升比以前的DIPIPM更低

PS21767的最大输出电压为600V，最大输出电流为20A，输出范围广，该模块还具有短路保护及欠压保护功能，当检测到欠压或短路时，该模块停止工作的同时，还通过FO引脚发出故障信号给控制系统，控制器立即停止发送PWM信号，实现自我保护。

PS21767输入PWM信号逻辑电平为高有效（3~15V）。

因DIPIPM内置了HVIC，具有电平转移功能（level shift function），实现了单15V电源供电，同时MCU/DSP与模块之间可不再需要隔离电路即实现了无光耦直接驱动。由于控制信号端子内置了3.3K欧的下拉电阻，所以在模块外部无需再外加下拉电阻；但Fo信号线需要通过一10K欧电阻上拉至5V。应确保：开通信号电平Vth(on)>2.6V；关断信号电平Vth(off)<0.8V。

IPM的输入信号电压为15V，而PWM信号输出电压为5V，若为了把不同的电压信号隔离开，抑制干扰，可将控制器输出的PWM信号先经过光电耦合器，再输入IPM模块，推荐采用高速光耦，简易在光耦的副边设置反相器，以符合高电平导通逻辑。应确保MCU/DSP无信号输出时DIPDIPM处于关断状态！

可以直接使用AVAGO的ACPL-4800/P480，推挽输出，直接符合高电平逻辑。该款芯片具有传播延迟短、共模抑制 (CMR) 能力高等优点，适合应用于IPM接口隔离。

PS21767周边接口电路主要包括供电电路、故障信号输出电路等。IPM模块具有过压、过流、欠压等保护功能，当这些情况发生时，IPM模块输出故障信号，然后输入到DSP，为了将IPM信号与DSP隔离，防止干扰，需要故障信号隔离电路，

。
