Modul nirkabel CC1101 sangat stabil/kelas industri, dengan antena eksternal dan rutinitas yang kaya

用专业的心 做专业的事精益求精

由于CC1101的1.2K波特率对外围电路参数精度要求比较高，为有效通信距离，特研制改模块，本模块也是由国内一家单位特约研发定制，已经批量使用。

CC1101在CC1100主要改善部分
改善杂散响应；
更紧密的相位噪声的改善邻道功率（ ACP ）的性能；
饱和电平输入更高；
更能的功率输出
连续频率波段的扩展，

CC1100: 400-464 MHz 和 800-928 MHz
CC1101: 387-464 MHz 和779-928 MHz

1。外围电路器件采用1%高精度外围参数，

2。专门针对1.2K低速波特率设计，1101的通信距离

3。体积更小，而且比普通CC1100模块更稳定，而且1.2K波特率下，距离要远50-100米左右

CC1101新款

链接：http://yunpan.cn/cgVmZRGAqTxDB  提取码: 8435

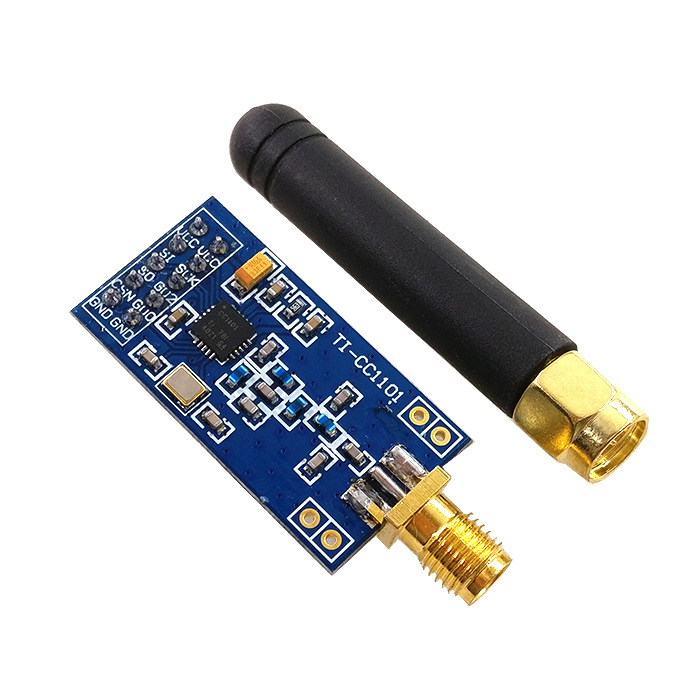

产品名称：CC1101无线模块

射频芯片：CC1101

频率：10mW

通信距离：380米

工作电压：1.9-3.6VDC，满足电池供电需求。

PCB尺寸：28MMX15MM 全工业级元器件

01：模块尺寸 15*28mm

02:  生产工艺  贴片机贴片

03：接口方式  2*4*2.54（可用板杜邦线）

04：电压 1.8V-3.6VDC

05:   通信电平 ：07VDD-3.6VDC

06:   实测距离   大于380米（视环境有无障碍物而定）

07：功率 10dpm(约合10mw)

08: 空中速率   1.2kbps-500kbps(由于433物理特性，建议不超过20kbps)

09：发射电流  29.2mA(峰值）

10：接收电流：14.7mA

11:通信接口：标准SPI接口，模式0，通信速率高达10Mbps

12:单个数据包1-32字节，3级FIFO缓冲

13:RSSI 支持

14:工作温度：-30度-85度

15:工作温度：10%-90%

16：储存温度：-40度  -125度

17：工作频段：387MHz-464MHz(可通过软件调节，推荐433（正负10%）

18：接收灵敏度：-117dpm@250kbps

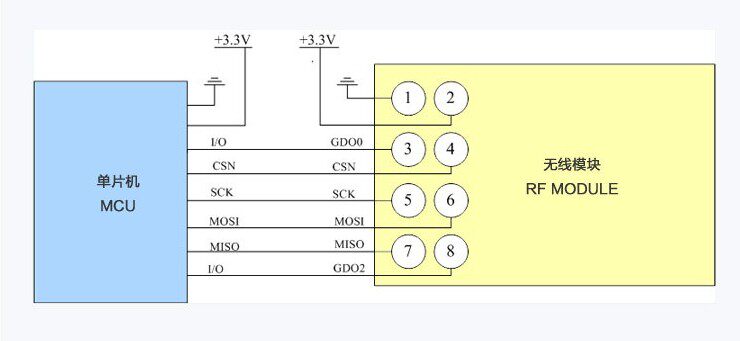

引脚序号        引脚名称           引脚方向              引脚用途

1  GND                                                          地线连接到电源参考地

2  VCC                                                           供电电源1.8-3.6V之间

3 GDD0             输出                                      模块信息输出引脚

4 CSN                输入                                     模块片选引脚，用于开始一个SPI通信

5 SCK                 输入                                    模块SPI总线时钟

6 MOSI               输入                                    模块SPI数据输入引脚

7 MISO/GD01     输出                                     模块SPI数据输出引脚

8 GD02               输出                                     模块信息输出引脚
