Catu daya batu bara mesin bor inti listrik/diesel rig bor impact XY-2 mesin bor eksplorasi geologi teknik

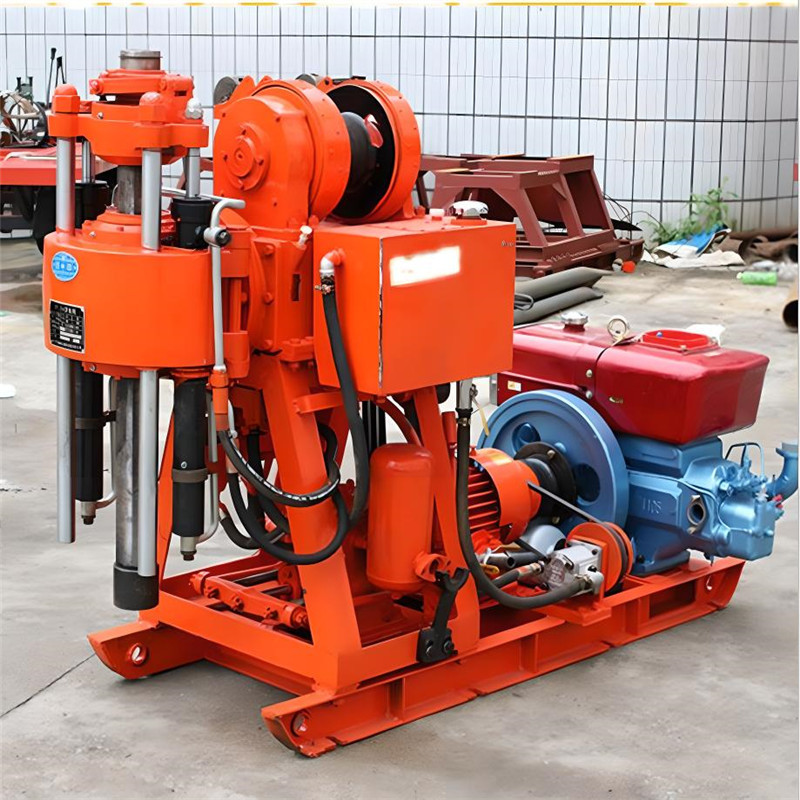

XY-1A-5型钻机是在XY-1A型钻机的基础上根据客户要求，增加泥浆泵、移位功能改制而成的，是一种油压给进的高速带水泵轻便钻机。

1.1.钻机用途及适用范围

1.1.1.本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进。

1.1.2.可根据地层的不同选用金刚石、合金及钢粒等钻头进行钻进。

1.1.3.当终孔直径分别为75mm和46mm时，额定钻孔深度分别为100m和180m，深

不得超过各钻进深度的110%，额定开孔直径为110mm，开孔直径允许为200mm。

1.2.钻机特点

1.2.1.具有油压给进机构，提高钻进效率，减轻工人劳动强度。

1.2.2.钻机配有上球卡式夹持机构并带有六方主动钻杆，可实行不停机倒杆，工作效率高，操作方便，可靠。

1.2.3.配有孔底压力计指示压力便于掌握孔内情况。

1.2.4.手柄集中操作方便。

1.2.5.钻机结构紧凑，体积小，重量轻，分解性强，便于搬迁，适合于平原或山区工作。

2.1.基本参数

注:.本钻机动力标准配备柴油机,也可配备电动机,需由用户订货时提出.

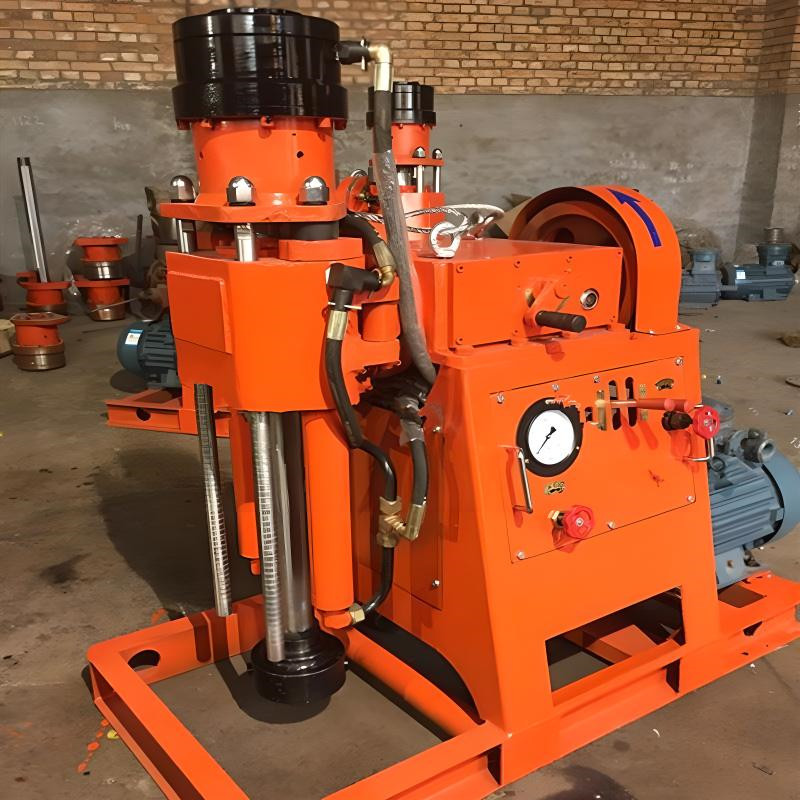

XY-200型钻机集合了目前市场流行的XY-1、XY-1B、XY-1A等小型钻机的主要功能和特点设计而成的。即采用XY-1的油压自动给进，XY-1B的大模数齿轮传动系统，XY-1A的宽范围转速的较大扭矩轻型回转钻机。

本钻机适用于工民建、铁路、水电、交通、桥梁、坝基等建筑物的工程地质勘察;地质岩芯钻探、物理勘察;小型灌浆孔、地热孔、爆破孔、各种混凝土检测孔的钻进;小型水井钻进、小型基桩孔。。分XY-200、XY-200（YJ）（带移位功能）和XY-200（YJ）带水泵三种。

钻机特点：
(1) 具有油压自动给进机构，提高钻进效率，减轻工人体力劳动强度。
(2) 采用球卡夹持机构代替卡盘，并配有夹持定位机构可实行不停机倒杆。
(3) 配有孔底压力计指示压力，便于掌握孔内情况。
(4) 手柄集中，操作方便。
(5) 结构紧凑，钻机及动力机都安装在同一个底座上，占用场地面积小。
(6) 重量轻，分解性强，便于搬迁，适合于平原或山区工作。
(7) 装有了防护罩，突出了设备人性化设计特点。
(8) 给进油缸下端与立轴箱连接处装有固定螺母，提高了钻机可靠性。

钻机额定钻孔深度200m，深不得超过220m。额定开孔直径200mm．开孔直径允许300mm。

钻深与钻径应根据地层情况而定。
