功能概述：

主要系统组件

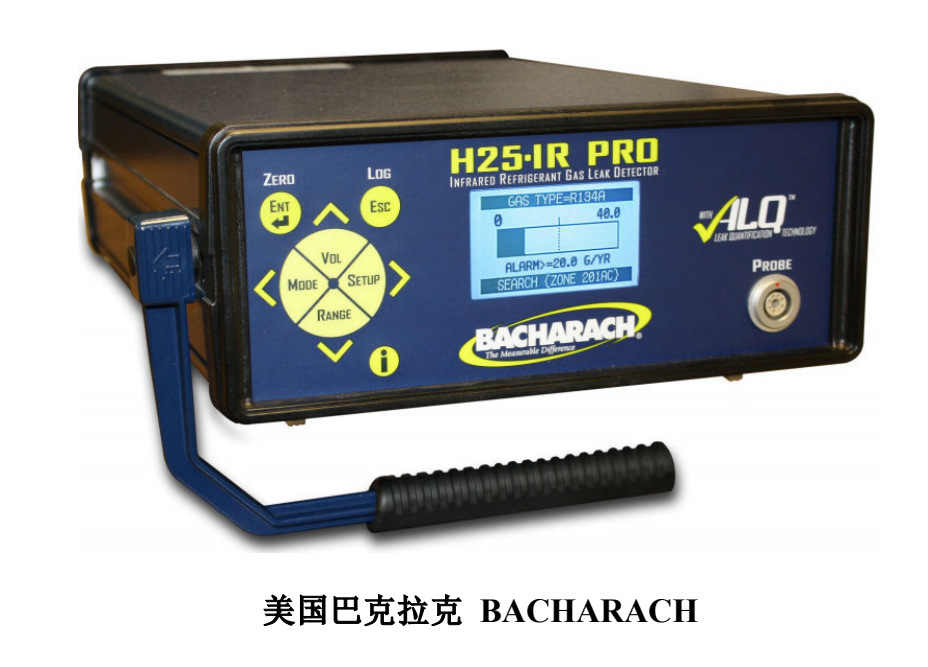

H25-IR PRO 的前面板包含：7个按钮，探头连接器，明亮的、高对比度、便于查看的128 x64点液晶屏。

该仪器配有全金属外壳和可调手柄。手持探头是用来检测待检测区域的气体样品的。探头有不同类型和长

度。

操作模式：搜索和测量

该仪器具有两种操作模式：搜索模式和测量模式。

搜索模式是用于定位泄漏源。

测量模式是用来量化泄漏的大小。

注意：面板上的 MODE 按钮，可在搜索模式和测量模式之间切换。探头也有这种功能。标准探

头上的按钮，具有模式切换功能。智能探头有一个模式按钮，功能与前面板模式按钮一样。

注意：标准探头上的按钮的功能可由用户自行定义。它可以将仪器归零，或在搜索模式和测量

模式之间切换。

在搜索模式中，仪器和探头通过视觉和音频指标可以准确找到泄漏点。探头检测泄漏点方法：

图面板上的显示的条形长度的变长（或数字增加）。

可听音的频率增加（取决于反馈模式设置，稍后描述）。

探头（当装备）的 LED 闪烁速度也表明系统响应随着反应增加。

注意：用户可以轻松地设置仪器的报警点，检测时仪器可自动响应。在检测较大的泄漏时，这

个特性可有效避免小麻烦。

在测量模式下，探头探尖测量泄漏率，直到显示值稳定。泄漏率可以选择显示单位：

oz / yr（盎司/年）

g /yr（克/年）

mL /s*10-5（毫升每秒乘以10-5）

Pa·m3/s*10-5（Pa 立方米每秒乘以10-5 ）

ppm（百万分之）

在 ppm 单位下，将仪器放在封闭空间中，测量模式可以显示气体浓度，吸入新鲜空气后，自动归零。

测量模式可自动切换条形图到读数屏。

泄漏率是从被测试的物质中首次捕获所有的气体泄漏。然后，通过精确的测量抽样流的流量和气流中

的气体浓度，使用下面列出的计算方程进行计算。然后测得的数据转化成需要的测量单位的泄漏率，并显

示泄漏率的仪器的前面板。

其中：泄漏率=进行测试的组件的气体泄漏率

 质量流率=样品质量流率

 气体浓度=样本中气体浓度（ppm）

操作功能/特性

功能和特点

高级的泄漏量化（ALQTM）技术：

ALQTM 技术，不需要定期调整漏率。仪器即使在不断变化的环境中检测，也会保持其检测精度。ALQTM

技术：

消除停机时间，减少定期调整或仪表的检查

延长探头过滤棉使用寿命

保持仪器检测精度，不会使检测结果不准确

例如，小的泄漏通常会稀释检测样本，导致测量的浓度变化，但是这对 H25-IR PRO 是没有影响的，

因为 H25-IR PRO 采用先进的 ALQTM 技术。

ALQTM 技术不需要定期调整仪器，所以 H25-IR PRO 没有内部泄漏参考。用户需要进行“撞击测试”来

验证操作是否正常，可以使用任何兼容的气体泄漏源或参考源。用户需要用仪器对一个已知的参考泄漏源

（例如由于公司质量政策或实践）进行验证，易于使用的调整选项可设置为选中的目标气体（参见 P82调

整到一个已知外部泄漏源）的泄漏率乘数。可从巴克拉克的撞击测试和/或验证测试中寻找可选的、可追踪

的 NIST 校准漏参考。

使用引用泄漏源

巴克拉克可选的泄漏可以作为参考标准，用来调整 H25-IR PRO。它的特性包括校准输出（NIST 可追

踪的认证提供），或添加为需要的参考。巴克拉克提供的参考泄漏最符合制冷剂行业的标准。特别是对其

他制冷剂校准的额外成本。更多信息请咨询巴克拉克。

正确使用参考泄漏能提供可靠的对照。然而，即使是最好的参考泄漏其读数的准确性也是±15%（绝

对值）。例如，如果指定的泄漏率是5克/年，实际的泄漏率是从 5.75克/年到 4.25克/年。不包含压力表的参

考泄漏，其范围可以更大，表明泄漏率（通常在校准证书）是惟一真正的参考标准。在不同的温度方式下

必须非常仔细的进行测试才能得到有价值的结果，同样允许±15%的误差。参见第7页图 1-2 所示。

H25-IR PRO 在指定的操作温度范围内（见图1-2在第7页），参考读数在±5%（绝对值）范围内。用户

需要调整 H25-IR PRO 的泄漏标准在±25%（绝对值）误差范围内，这是因为泄漏参考会受到温度变化的

影响。参见第8页图 1-3 所示。用户可以简单地应用泄漏参考，使用 H25-IR PRO 按键来调整匹配的泄漏

参考价值。调整后 H25-IR PRO 将使用其内置的计算提供相对泄漏率，确保符合要求标准。

注意：工厂默认的参考条件 H25-IR PRO 制冷剂模型是：R134a 气体，100PPM，20 ºC。
